結構設計

移動視頻系統能滿足移動視頻采集及特殊情況下快速建立移動視頻指揮終端的需求，通過無線接入設備接入系統平臺。

移動視頻系統的前端系統包括車載攝像機、車載控制主機設備、無線鏈路及傳輸設備、車載顯示設備、供電設備及車輛改裝等。移動視頻系統通過傳輸設備無線接入設備（4G網絡模塊）實時上聯至視頻監控系統平臺，移動法車可實現移動視頻監控、移動指揮及移動辦公；通過防火墻，實現城市視頻專網與4G網絡安全連接。

通過無線接入網，將圖像采集數據經4G網絡模塊、光傳輸匯聚設備、匯聚路由器傳輸?shù)揭曨l專網進行存儲。4G網絡的上行帶寬滿足720P，25幀視頻圖像的上行傳輸需求。

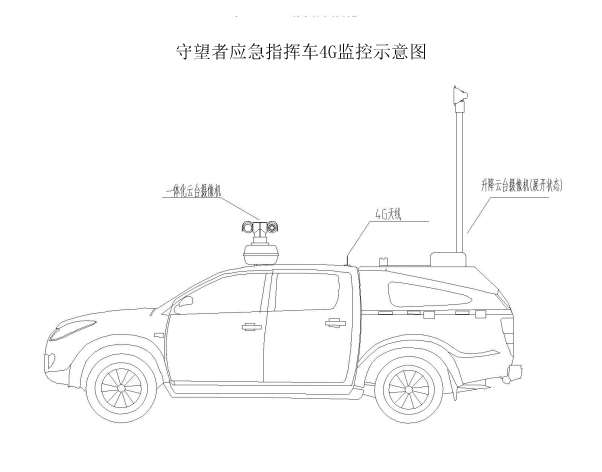

整車的改裝主要集中在車頂和車內。其中，車內按功能可劃分為駕駛區、指揮區、設備區。整車改裝后結構布局如下圖所示。

車頂攝像機舉升示意圖

前端功能設計

   基本功能

移動車載車頂平臺上的攝像機滿足360度全方位連續旋轉，在正常行駛時能夠拍攝到前車和后車的車牌。云臺和攝像機鏡頭焦距可通過控制鍵盤進行統一控制。云臺上配備紅外燈，可進行夜間遠景攝像，紅外燈可與攝像機同步旋轉。通過車頂云臺攝像機，可以實時采集現場的圖像信息，并通過4G傳輸方式接入視頻專網，通過監控指揮中心視頻接入點調看。

每臺執法車安裝2臺高清攝像機，其中一臺安裝在車頂平臺上的球形攝像機，另一個安裝于車后部云臺升降桿上的槍型機，在使用過程升高云臺升降桿可使車外高清攝像機采集的范圍更廣；配備照明補光設備；云臺升降桿的升降及車外高清攝像機的轉向可通過控制手柄進行統一控制。

音視頻圖像傳輸和存儲功能

車載移動平臺能將現場的音視頻信息通過無線網絡接入云視頻專網并回傳至指揮中心調看，指揮中心亦可將音視頻備份存儲到IPSAN，實現巡邏日志記錄。

北斗衛星（BDS）及全球定位系統（GPS）雙定位功能

移動視頻系統后臺軟件能夠獲取并上傳車輛北斗衛星導航系統（BDS）與全球衛星定位系統（GPS）雙定位信息。在指揮中心GIS地圖上實時動態地顯示終端的位置，保留運行軌跡。指揮中心操作員點擊終端圖標即可打開該點視頻。

   前端設備配置

車內安裝設備必須精簡小巧，改裝工序簡單，設備操作便捷，必須適合市城管委指揮中心執法車或其他改裝車輛的空間大小。

圖像采集設備

在車頂安裝一體化云臺攝像機，在云臺上集成照明補光設備。在光線不足的情況下，車載圖像采集設備能清晰地采集視頻圖像。配置的另一臺車外高清攝像機，安裝于車后部云臺升降桿上，在使用過程升高云臺升降桿可使車外高清攝像機采集的范圍更廣；配備照明補光設備；云臺升降桿的升降及車外高清攝像機的轉向可通過控制手柄進行統一控制。

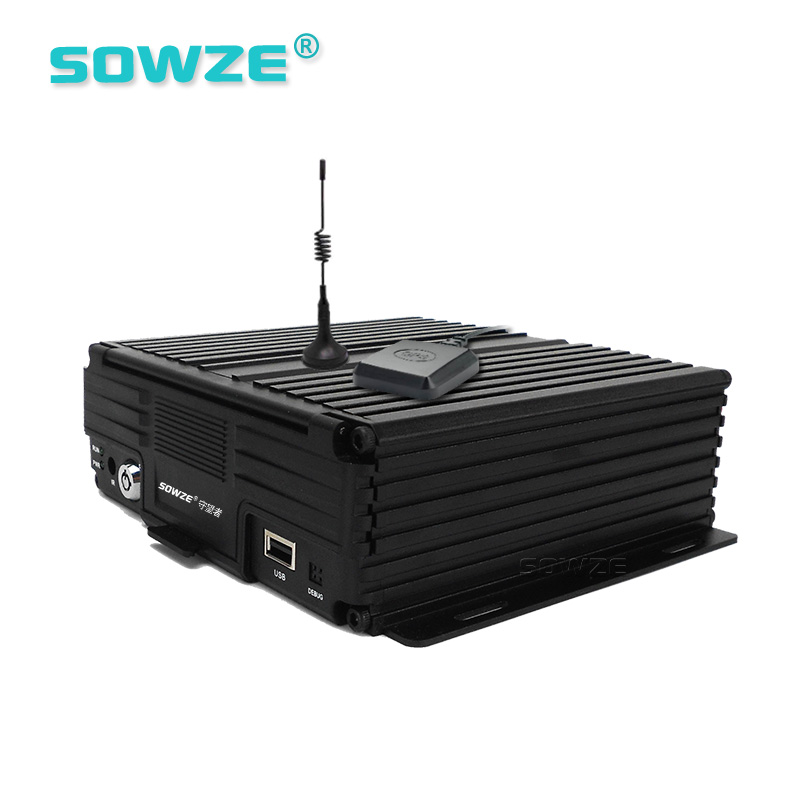

車載主機設備

在移動平臺車內安裝無線車載主機設備（含存儲），實現無線通信、數據處理、視頻對講指揮等功能。主機同時支持4G等無線通信，充分擴展無線應用，保證可以在多種通信環境內應用。

車載顯示設備配置

在前排主副駕座椅靠背之間安裝一臺顯示屏，可將云臺攝像機及車外高清攝像機采集到的信號傳輸?shù)斤@示屏上，使操作人員在車內就可觀察執法車周圍的情況。

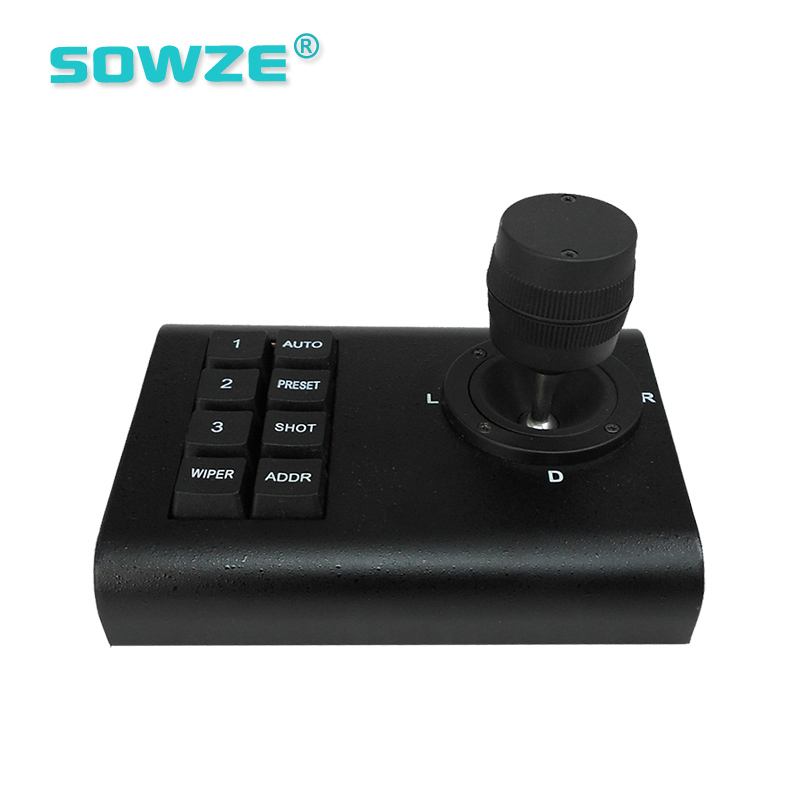

車載云臺控制鍵盤

體積小巧，方便操作，能控制云臺上下左右轉動和鏡頭變焦控制。

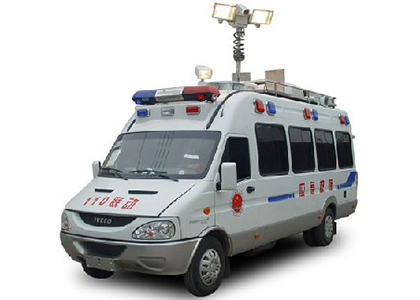

車載升降照明燈（帶攝像機）

1.8米車載升降燈，配120W*2照明搜索燈，配200萬高清一體化攝像機，支持無線和有線控制。

   前端接入設計

通過配置APN、專用固定IP、分配專有無線資源等策略，接入廣州市無線LTE視頻專網。

   供電設計

車內電源配置需滿足所載設備的用電需求。

車載主機支持6~36V寬幅直流電壓供電，經保險絲連接后可直接給車載主機供電，再經車載主機給車載云臺攝像機等設備供電。車載終端主機電路系統安裝相適應的插片式保險，保險安裝在保險盒里，保險盒的位置盡量接近取電端。

從點火開關直接取電，可有效避免從電瓶直接取電的電池腐蝕電源線的線纜。

   數據處理設備設計

數據處理設備主要包括數據轉發設備、前置服務設備、后置服務設備、集中存儲設備及移動視頻管理平臺系統。

1)數據轉發設備

 數據轉發設備用于車牌圖片信息及過車數據轉發。

2)集中存儲設備

在云存儲中心或機房配置分別對前端移動指揮視頻監控系統的視頻圖像、過車的數據及抓拍圖片進行后臺存儲。

3)移動視頻管理平臺系統

配置視頻管理承載設備并部署移動視頻管理平臺軟件，為用戶提供視頻監控存儲管理、地理定位等應用功能。
